Проверка срабатывания системы спасения новой ракеты РП-21.
ССР РП-21 похожа на то, что было в РП-20.
 |
 |
 |

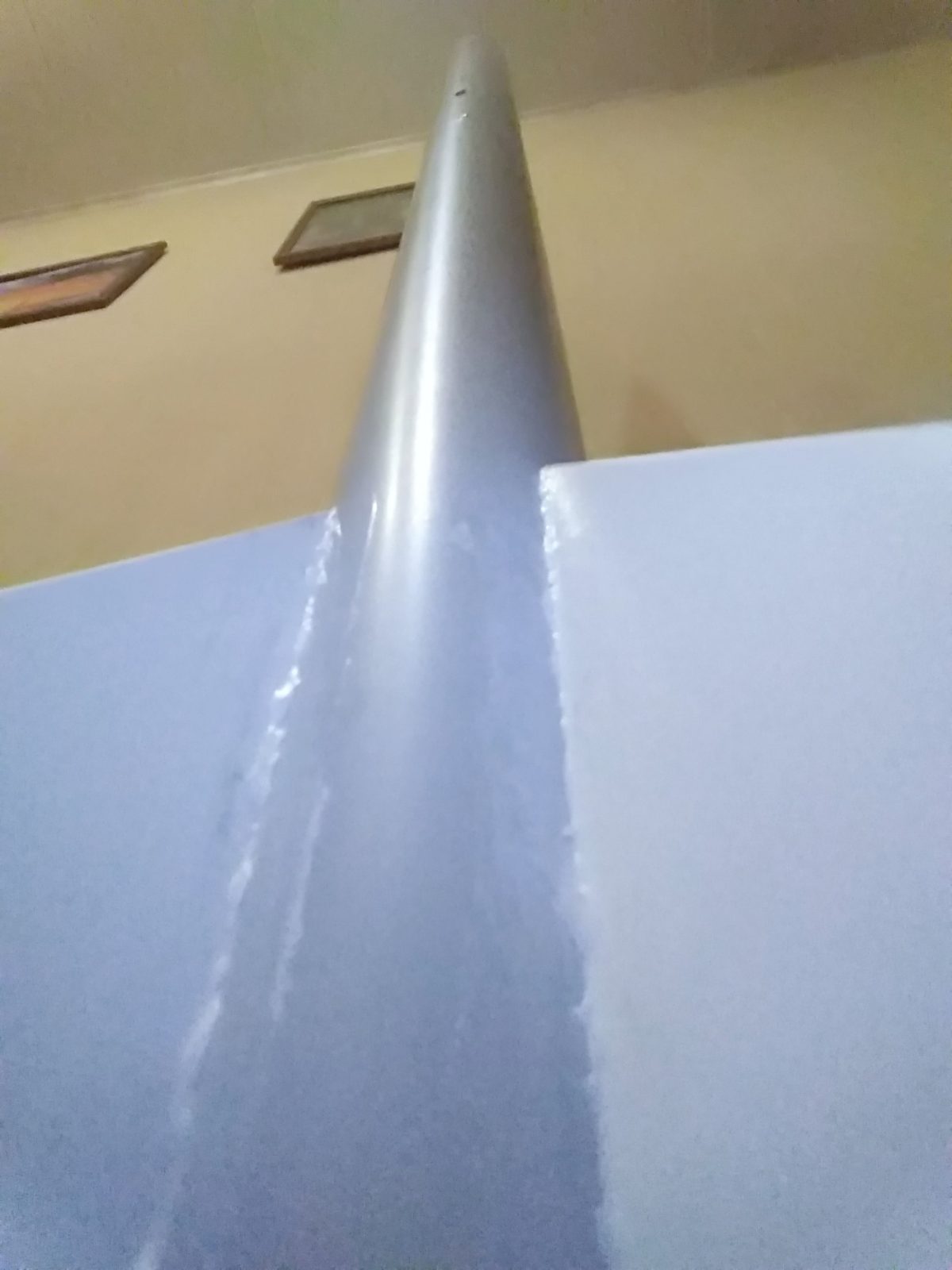

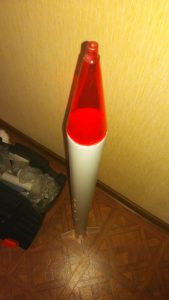

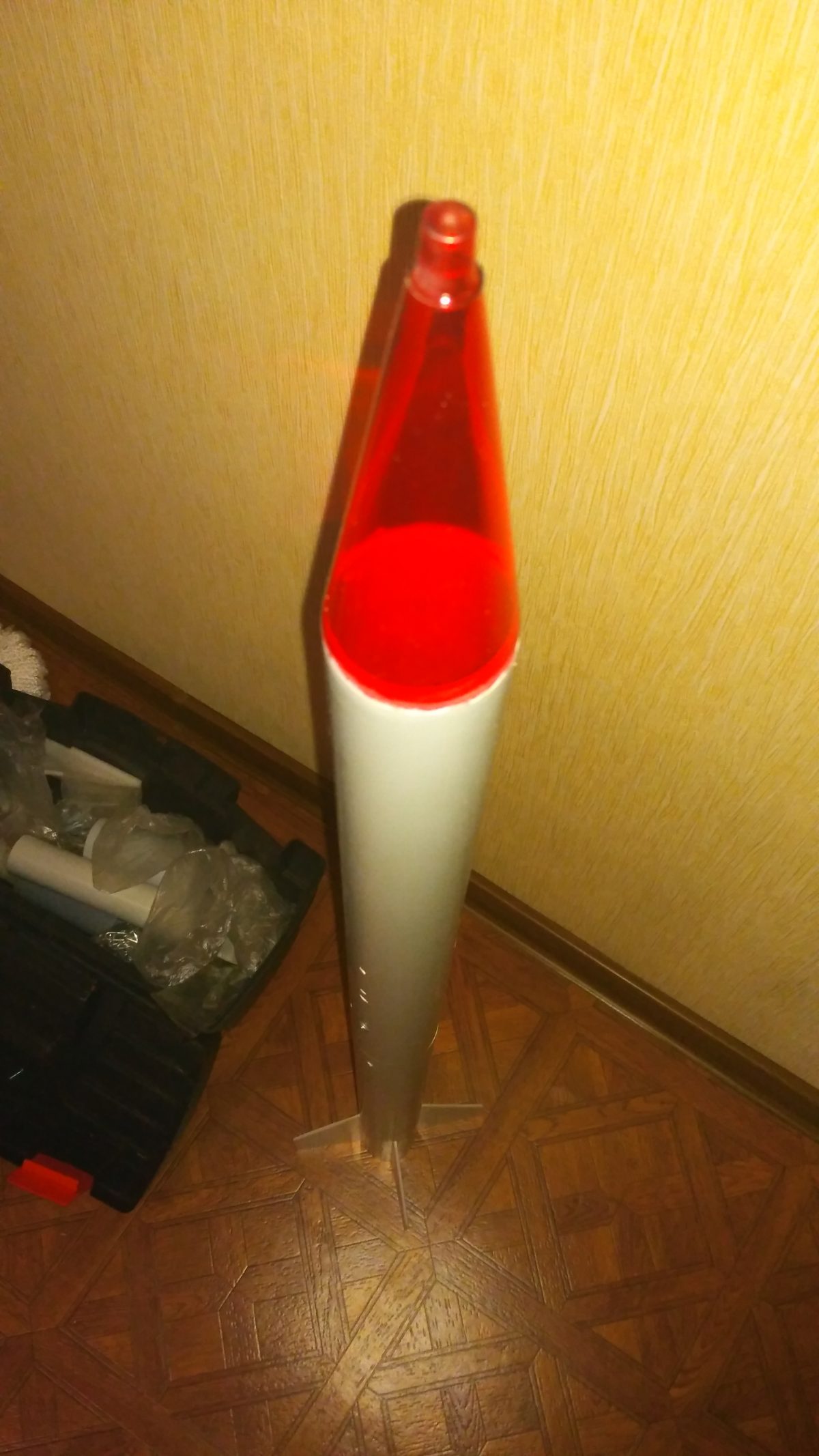

«Фишка» в «перевернутости» узлов ракеты. Головная часть существенно увеличена. В ней размещается вся электроника и мортира с вышибным зарядом. Тело ракеты существенно сокращено. В нем только двигатель и парашютный отсек.
Видеозапись «испытаний»

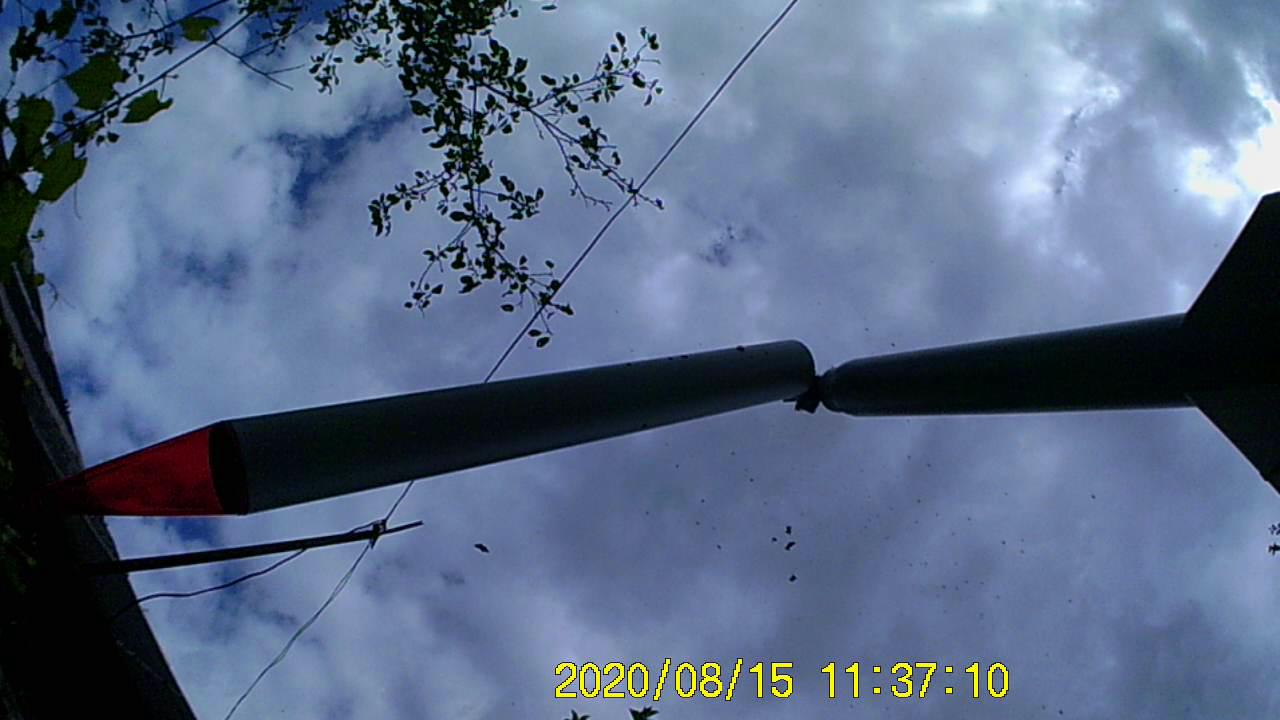

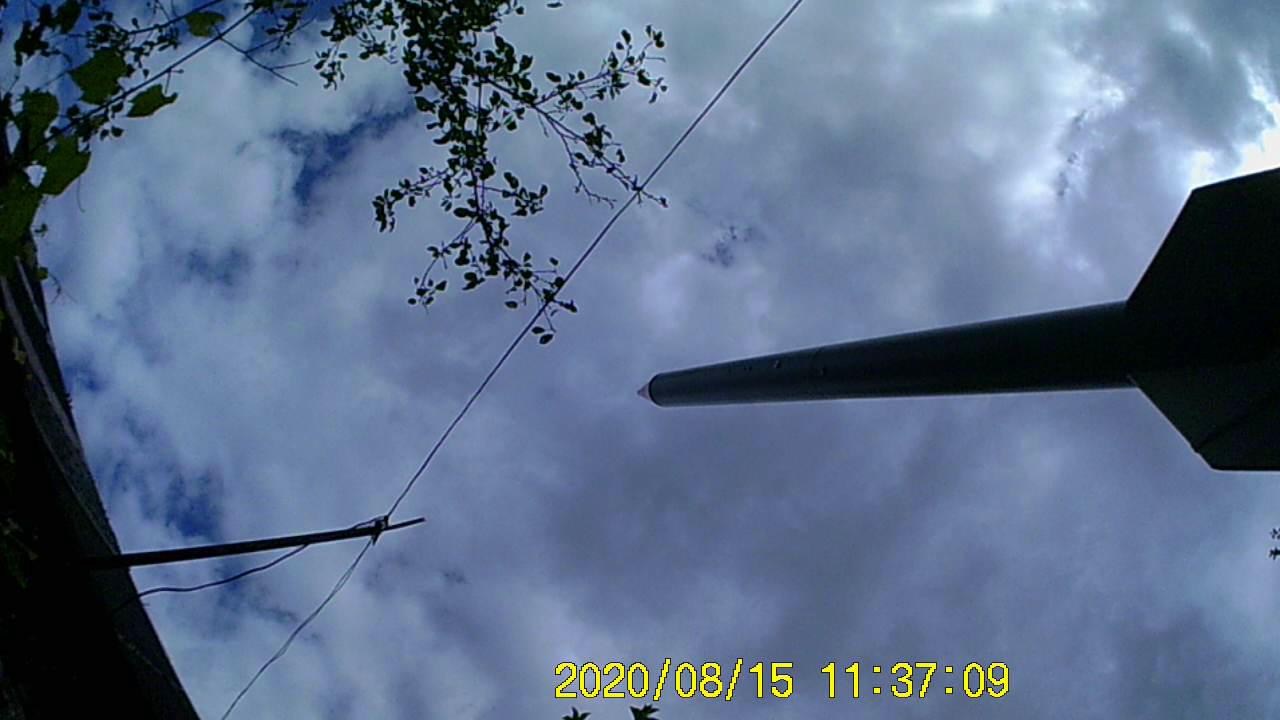

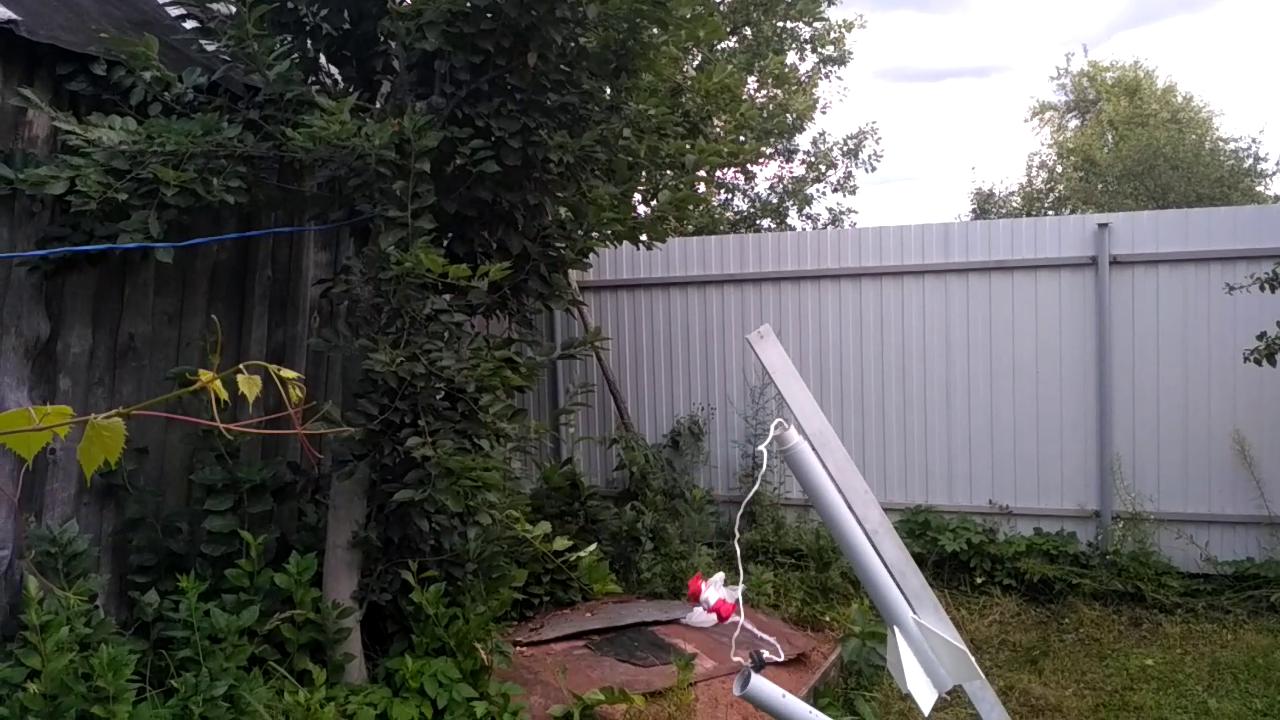

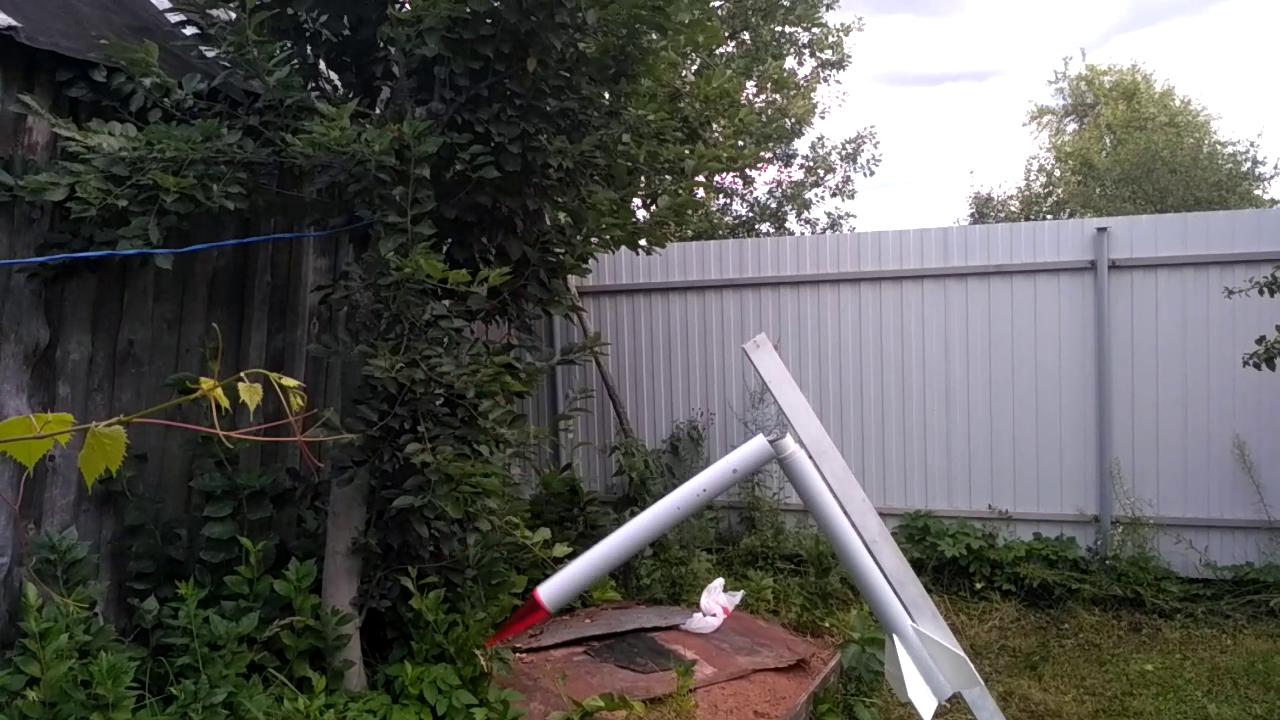

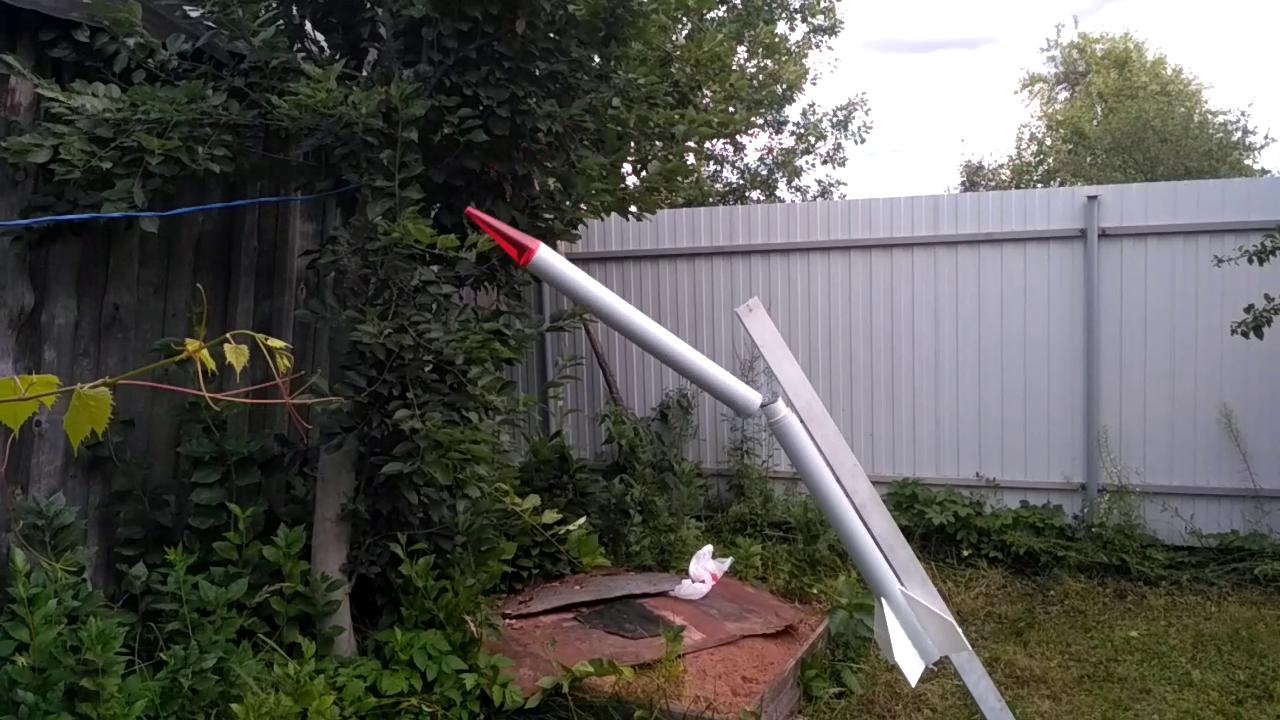

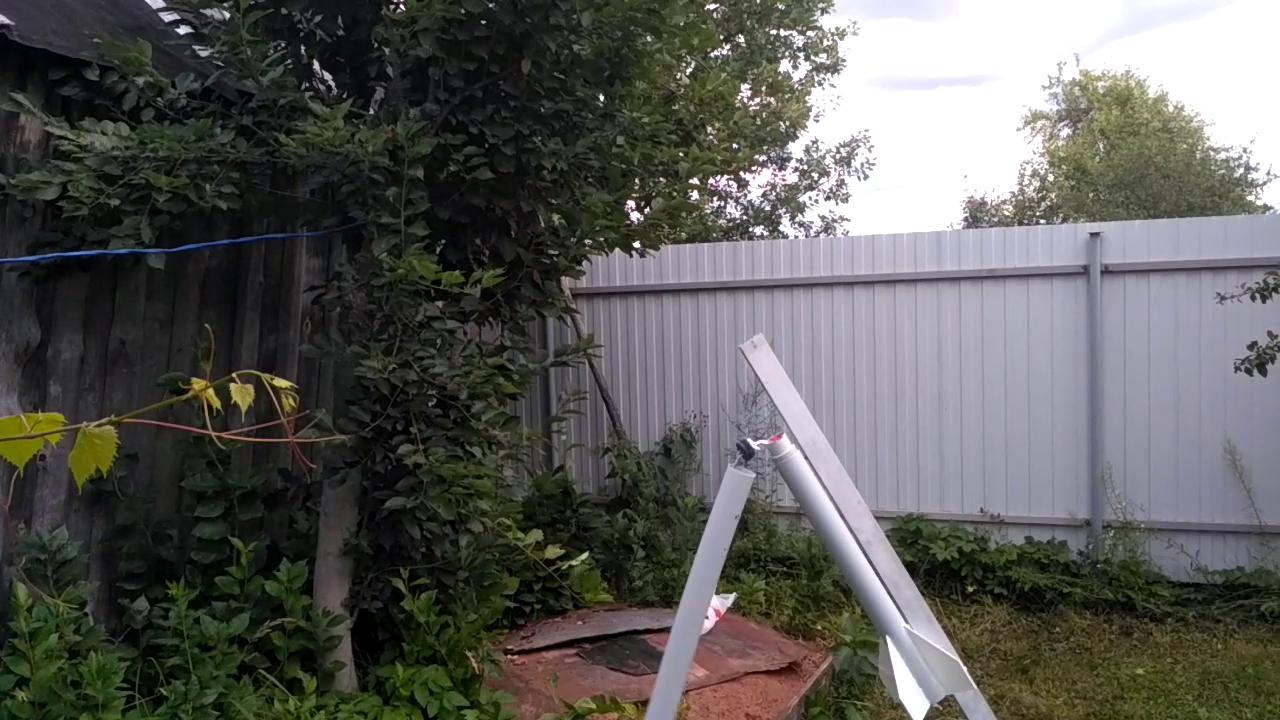

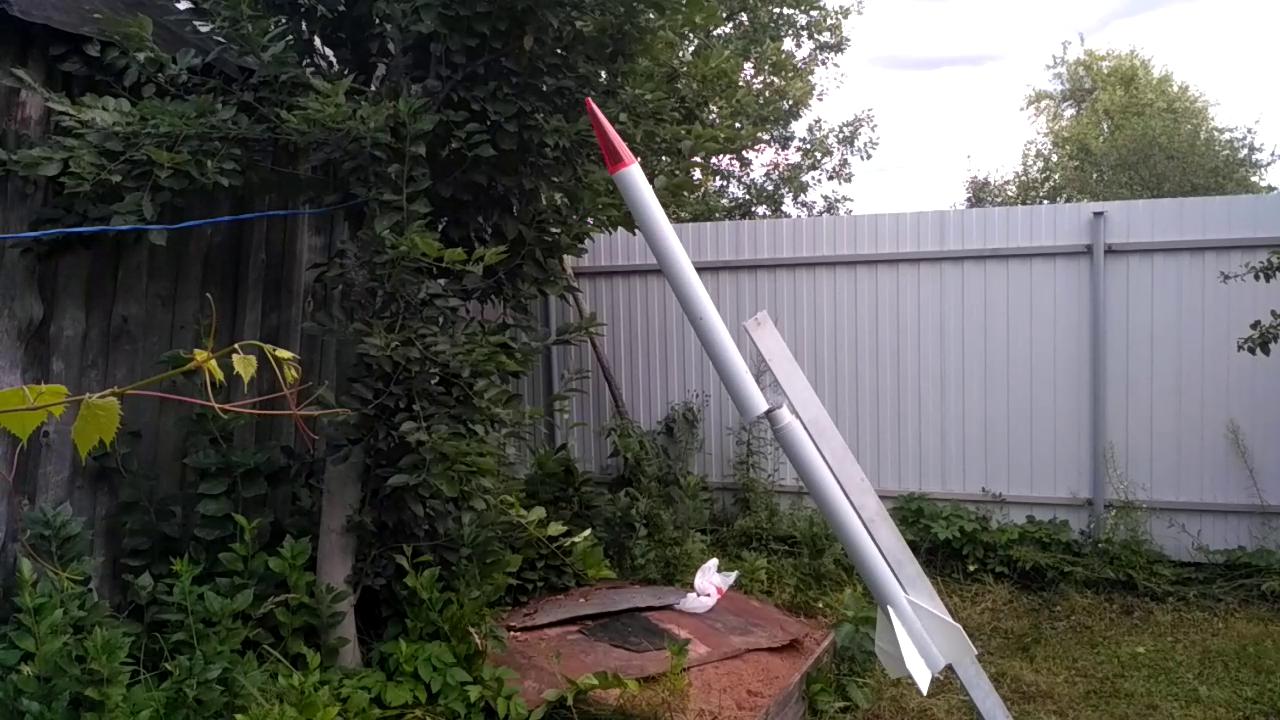

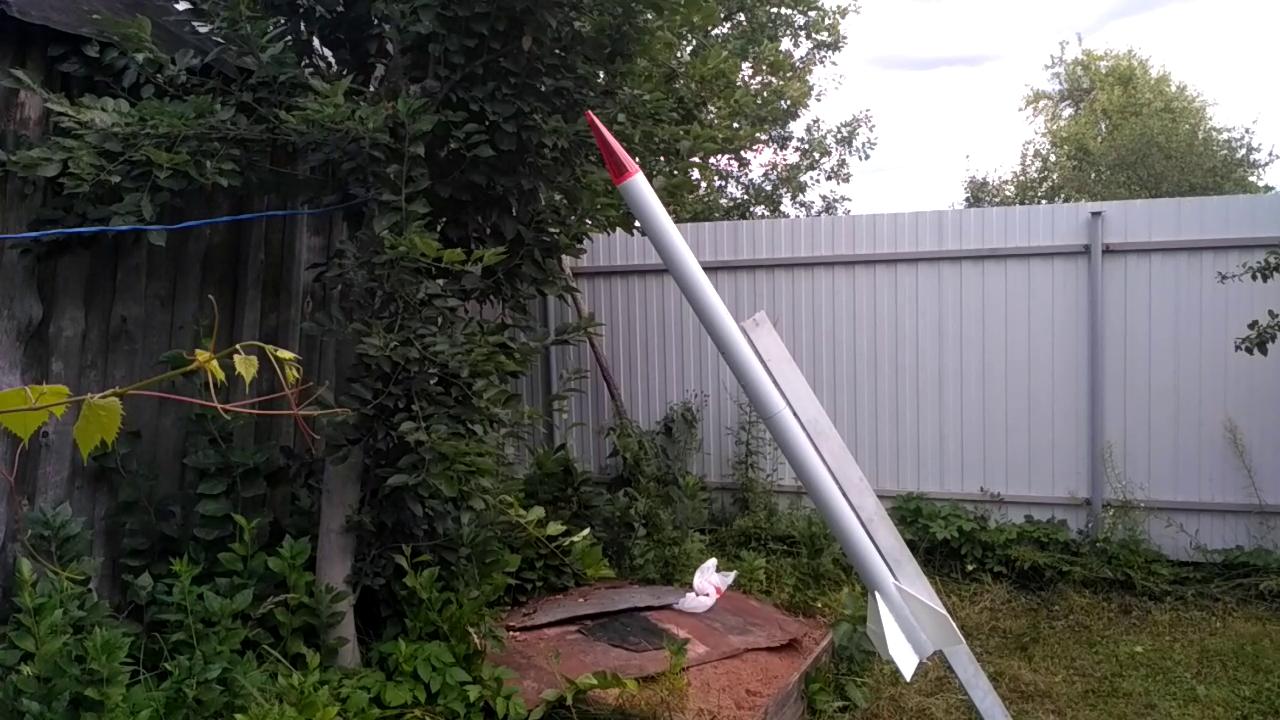

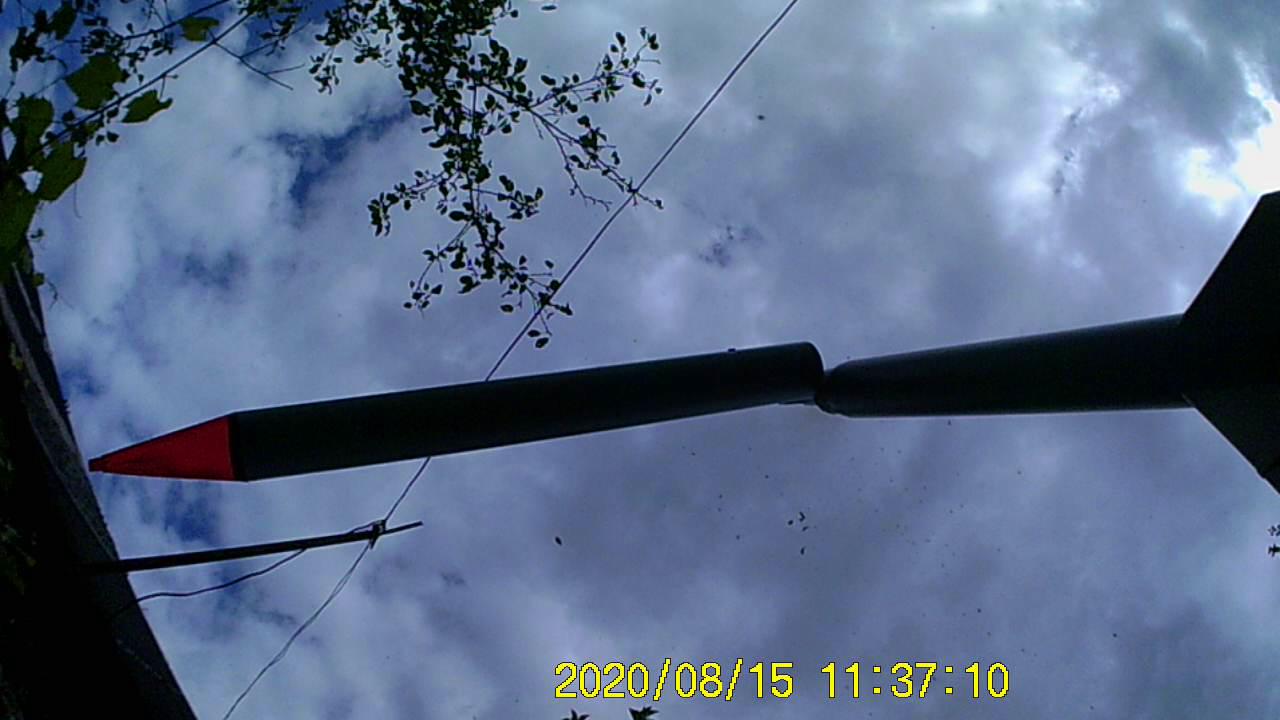

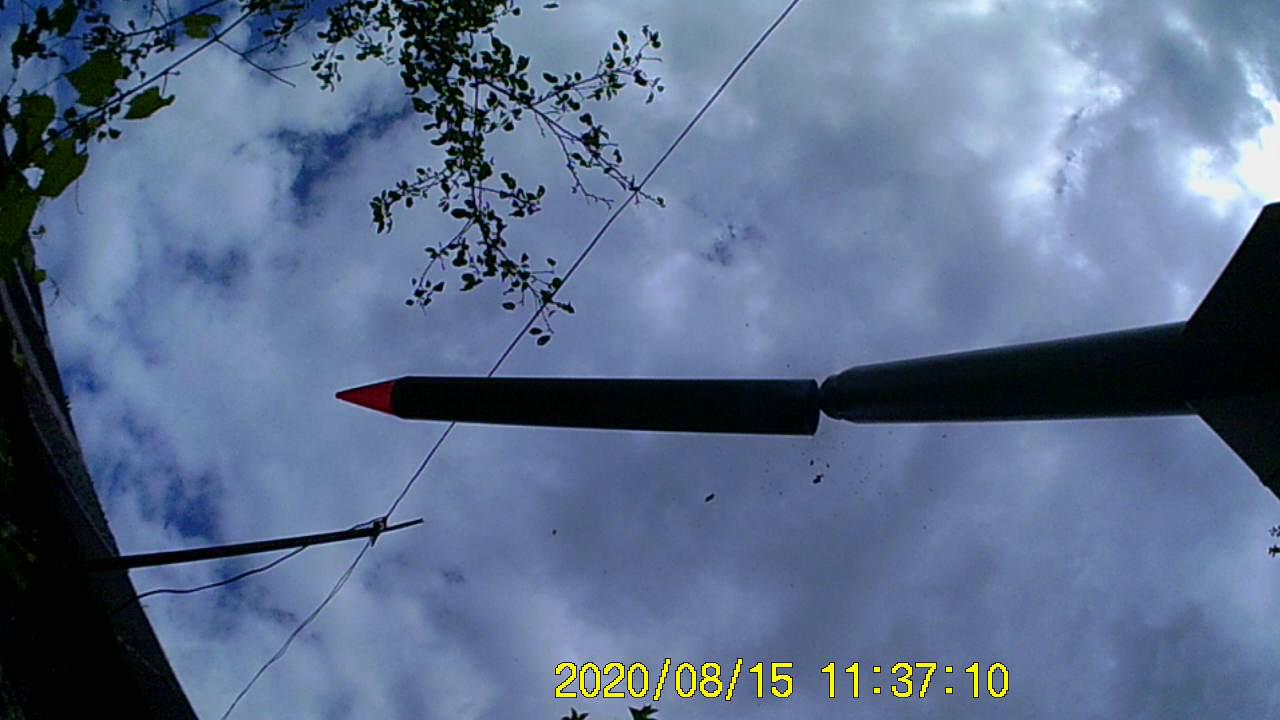

Разбор по кадрам
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

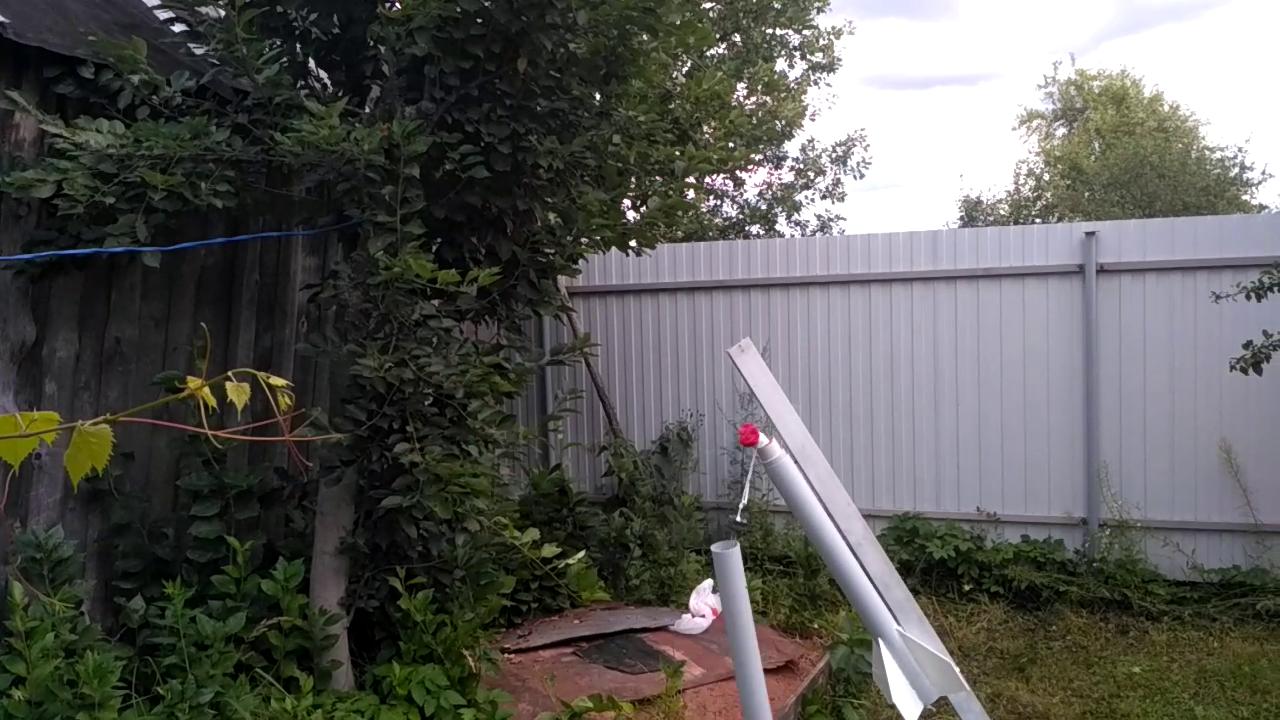

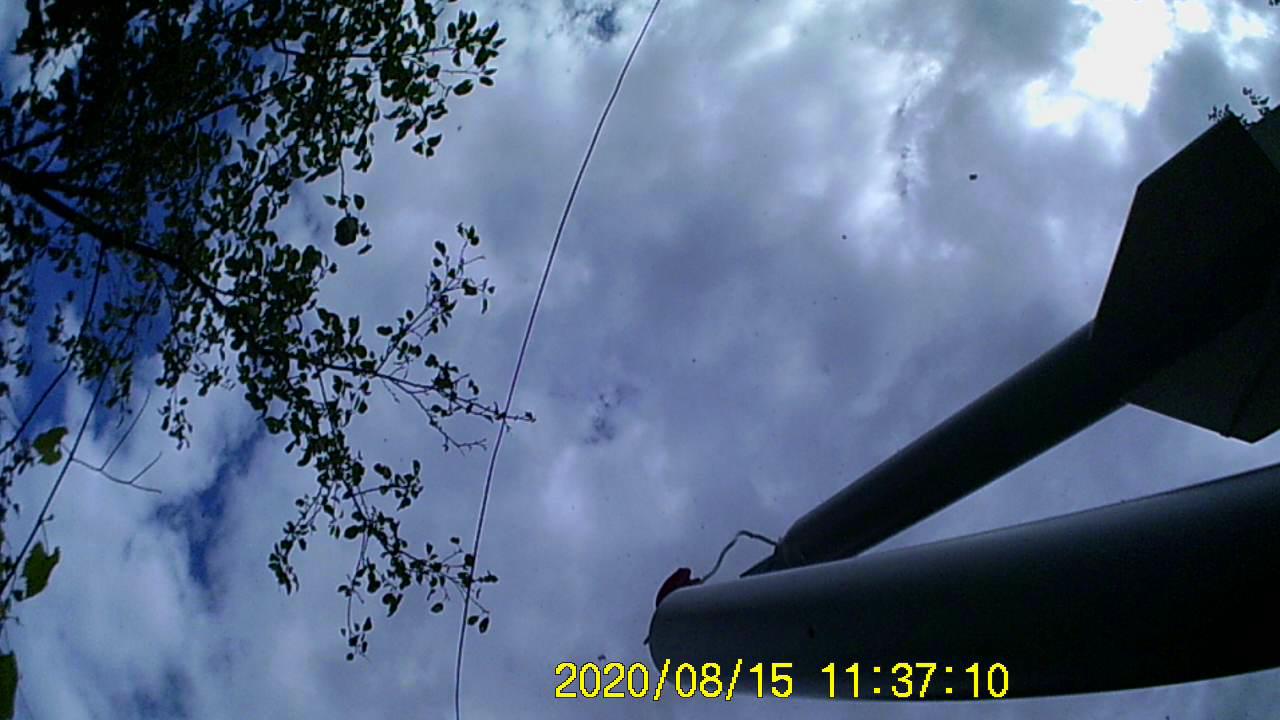

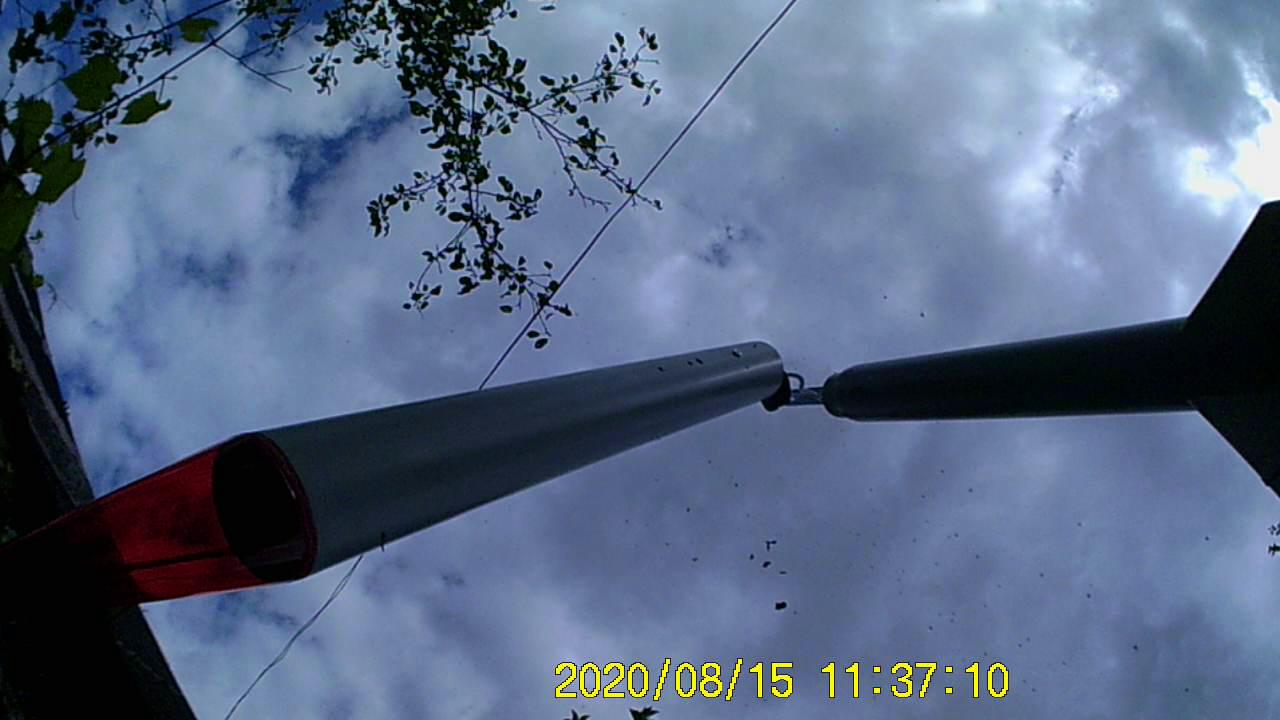

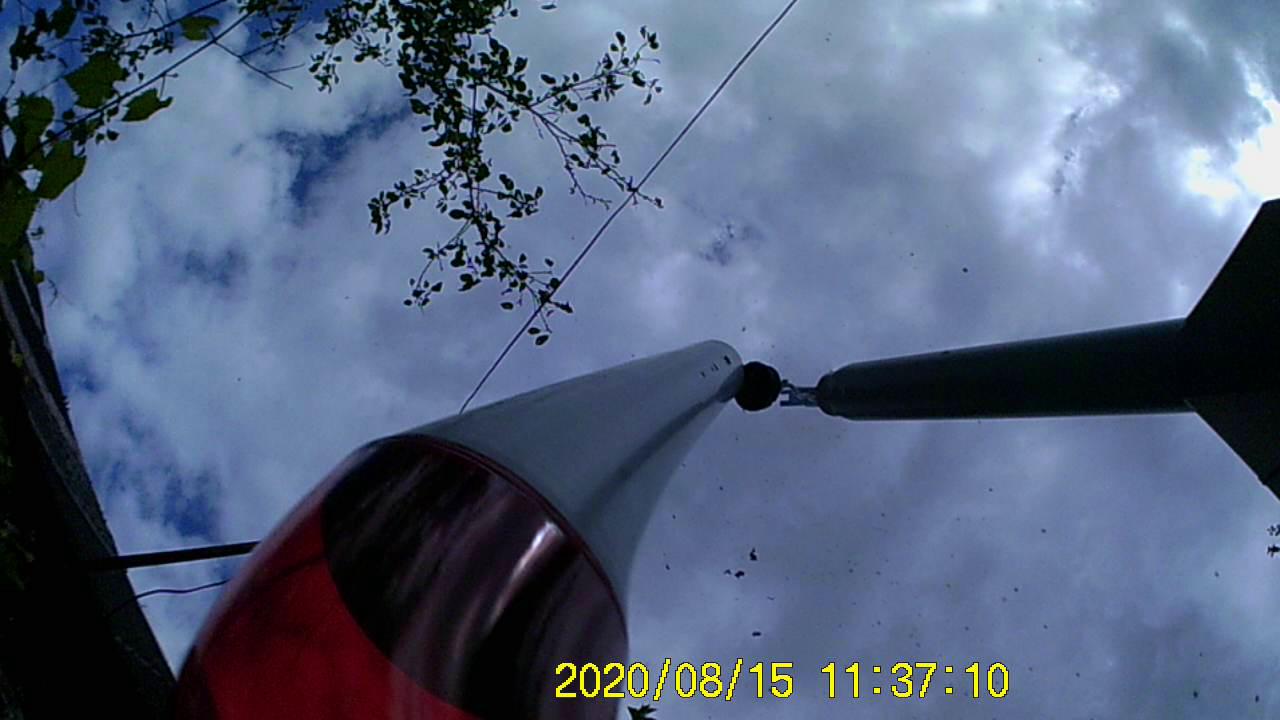

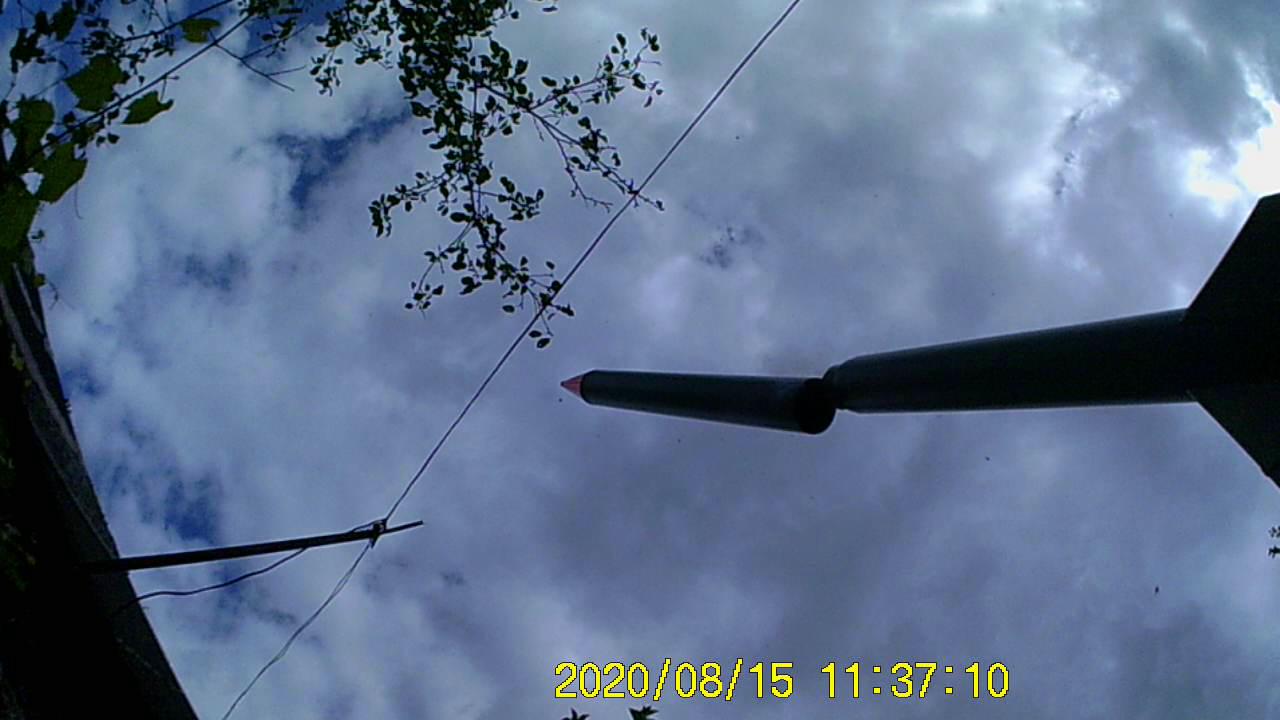

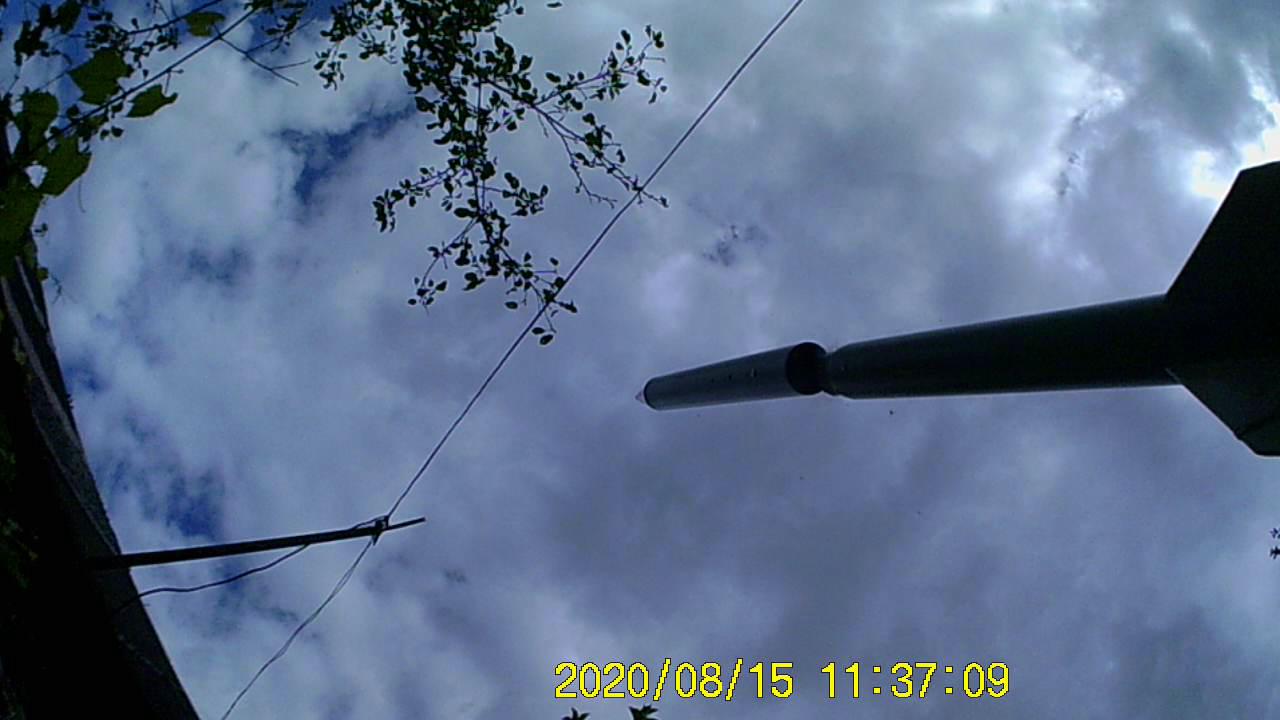

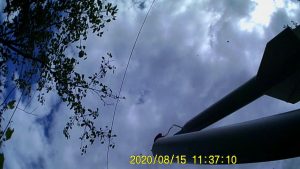

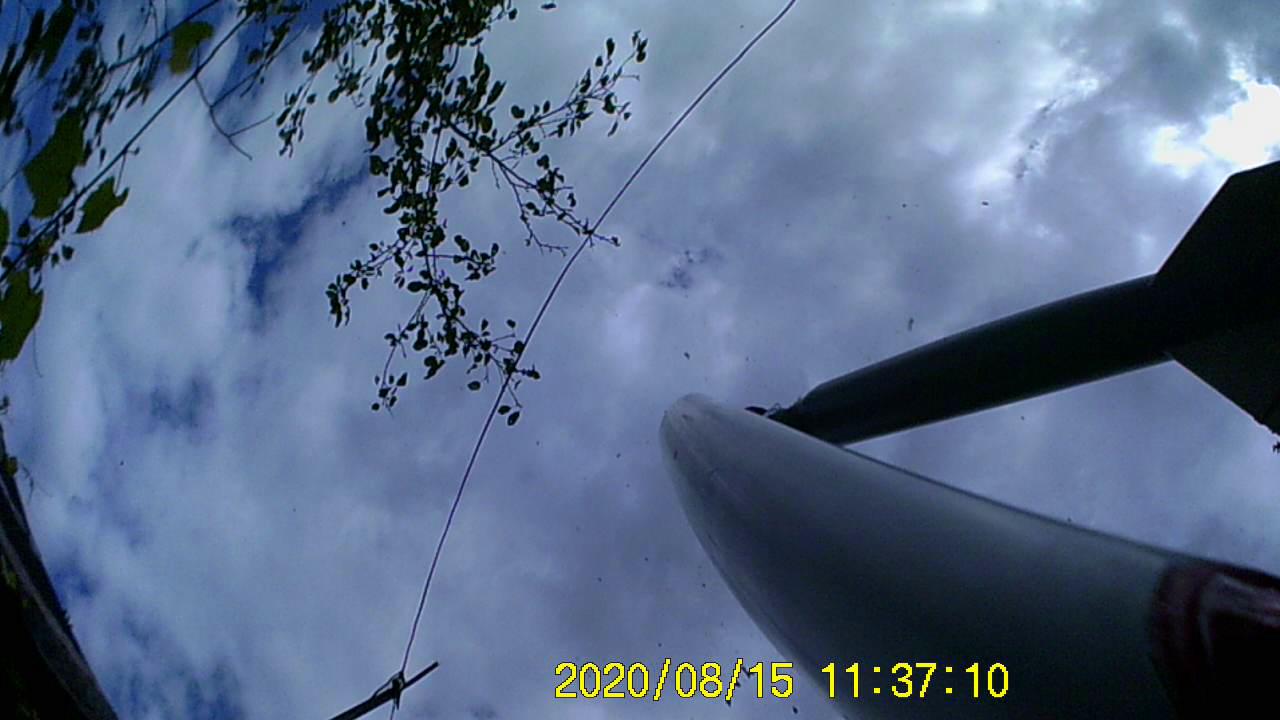

То же самое с «нижней точки»
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Все сработало нормально

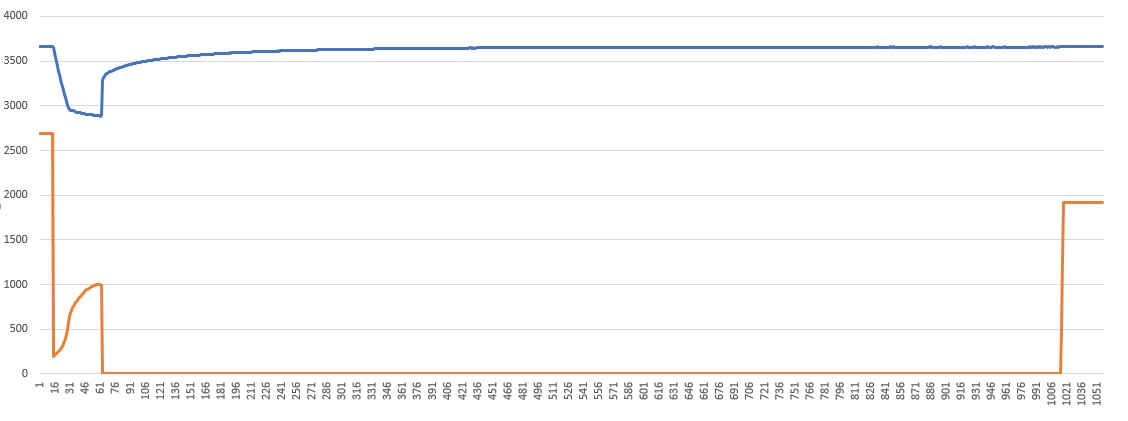

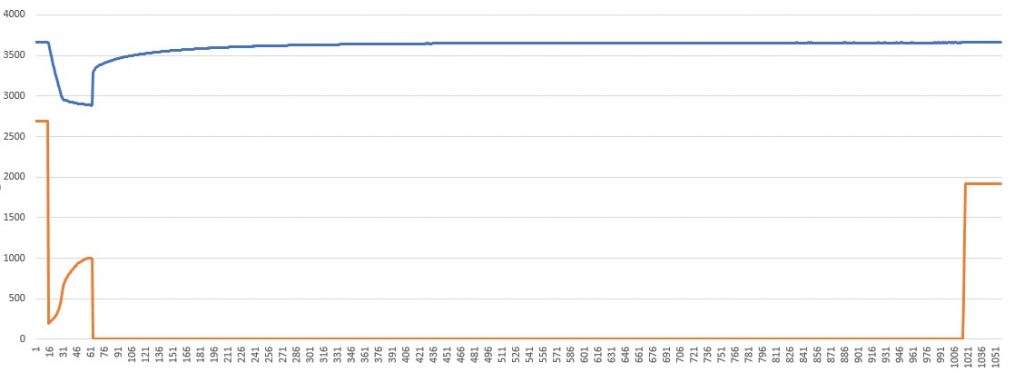

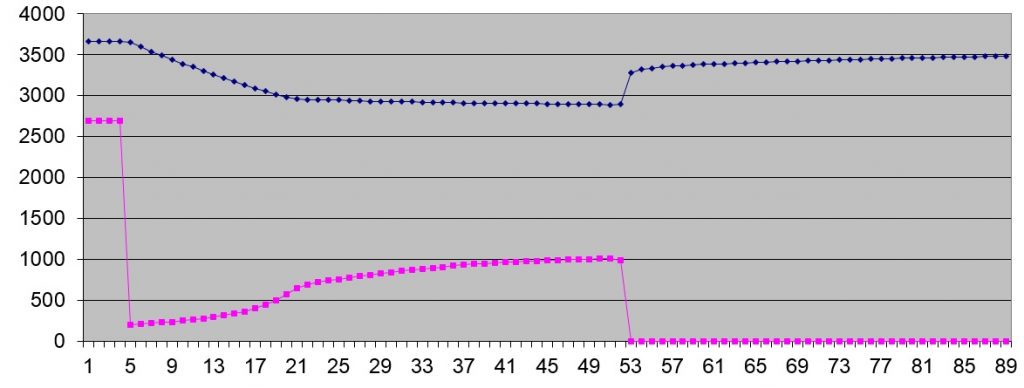

График изменения напряжения питания контроллера (синий) и на стоке MOSFET (оранжевый, абсолютная величина условна).
Видно, как MOSFET включился. «Холодная» нихромовая нить имеет очень малое сопротивление (около 1 ома) — наблюдается провал питания, затем нить нагревается, ее сопротивление растет, а напряжение приостанавливает падение. Дальше обрыв нити — и восстановление напряжения. Ступень в конце — это закрытие MOSFET.

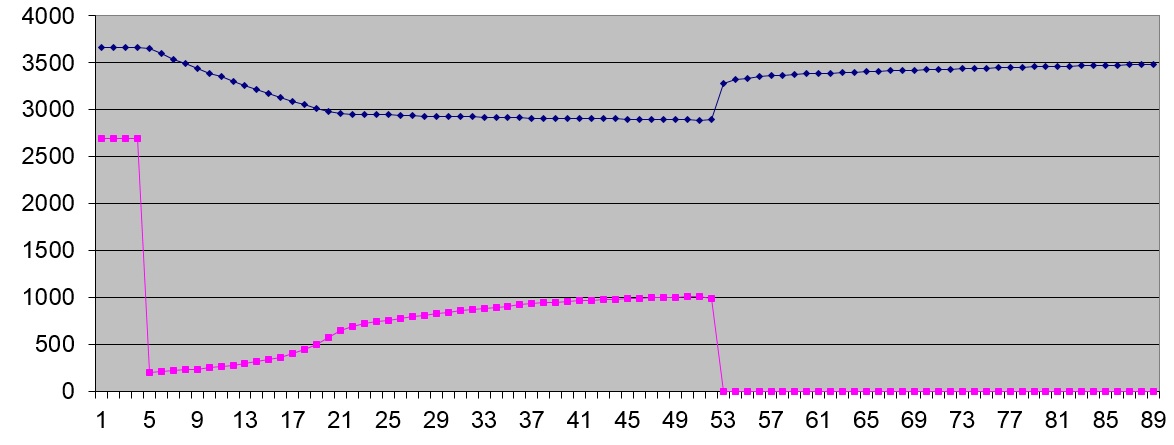

Более детально участок включения вышибного заряда.
