СИГНАЛ ДЛЯ ИГРУШКИ. Имея колпак от велосипедного звонка, немного обмоточного провода от трансформатора, катушку из-под ниток и батарейку для карманного фонаря, вы без труда сделаете для детского автомобиля электрический сигнал. Этому усовершенствованию будет несказанно рад ваш младший братишка.

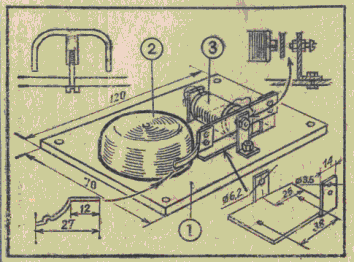

Все детали звонка крепятся на фанерном основании. Колпак 2 навертывается на винт диаметром 5 мм, длиной 25 — 30 мм. Работу электромагнита выполняет катушка 3 из-под ниток, с обмоткой из медного изолированного провода диаметром 0,3 мм. Количество витков не имеет значения, поэтому считать их не обязательно. Сверху обмотка обертывается бумагой и заклеивается. Вместо сердечника возьмите болт или винт диаметром 6 мм и длиной 40 — 50 мм. К снобе катушку прикрепите винтом. На этой же скобе установите и пружинную пластину, а на ней — ударник.
Собранные скобы и уголок с контактным винтом укрепите на основании. Контактный винт должен касаться пластины Один вывод катушки закрепляется на сердечнике, а другой — на уголке. При замкнутой цепи через обмотку проходит ток. Сердечник намагничивается и притягивает пластину. Ударник бьет по колпаку. Пластина отходит от контактного винта, и электрическая цепь разрывается. Обмотка оказывается обесточенной, магнитное действие катушки исчезает, пластина возвращается в первоначальное положение.
Отрегулировать звонок просто. Надо подобрать зазор между сердечником и пластиной и между ударником и колпаком.
«ЮТ для умелых рук», середина 70-ых годов ХХ века
