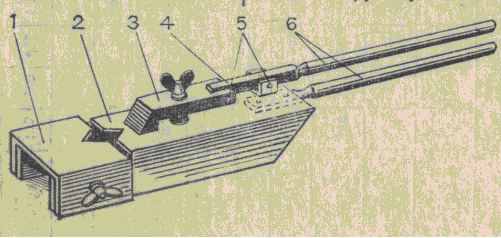

ЖЕЛЕЗНАЯ РУКА. Для закрепления заготовок или деталей при сверлении на станке применяют различные зажимные приспособления: тиски, струбцины, крепежные прихваты, призмы. Для работ на небольших сверлильных станках удобно использовать приспособление, показанное на рисунке. Рычажный зажим 3 (вышедший из строя токарный резец) приводится в действие рычагом 4, а основание 2 у приспособления — дюралевый швеллер №4. При таком основании отпадает необходимость в употреблении подкладок под деталь.
Подвижная площадка 1 изменяет размеры окна для вывода сверла при сверлении отверстий.
Основное усилие при закреплении детали падает на оси 5, поэтому их надо сделать из стального прутка диаметром 6 мм. Ручки 6 делаются из толстостенных трубок диаметром 12 — 13 мм.
Регулируется зазор между рабочей частью прижима и основанием
гайкой-барашком. Для этого под зажим поставьте пружину. Необходимое усилие для закрепления детали создается ручками 6.
