КРУГОРЕЗ. Выпилить лобзиком круг из дерева или оргстекла точно по размеру сразу редко удается. Чаще всего приходится выпиливать круг, диаметр которого чуть больше требуемого, а потом обрабатывать его драчовым напильником и подгонять под необходимый размер.
Процесс можно упростить, если сделать кругорез, показанный на рисунке. Такой кругорез ставится на сверлильный станок, за считанные секунды он вырезает круг точно по размеру.

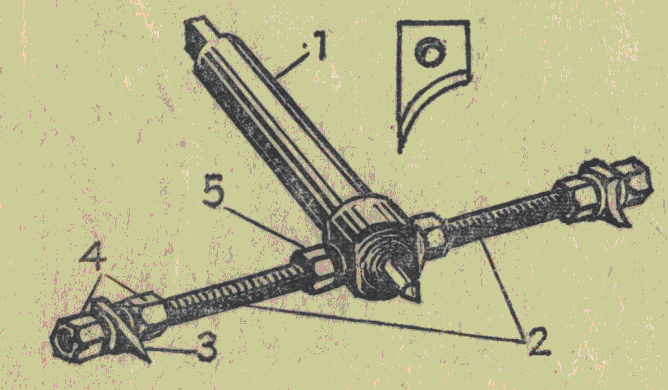

Приспособление состоит из конического хвостовика (1), резьбовых шпилек (2), двух резцов (3), четырех зажимных гаек (4) и двух упорных гаек (5).
Хвостовик выточите на токарном станке, предварительно измерив диаметр шпинделя сверлильного станка, на который будет устанавливаться кругорез. Подгонять хвостовик под внутренний диаметр шпинделя нелегко, поэтому лучше снять размеры с готового хвостовика они есть в любой мастерской, называют их чаще всего переходниками. Можно собрать хвостовик из двух деталей: готового хвостовика и втулки с центром, выточенной на токарном станке.
В домашних условиях кругорез ставят на дрель. Тогда верхняя часть хвостовика представляет собой металлический стержень диаметром 6 — 7 мм.
Резьбовые шпильки сделайте из длинных болтов диаметром 8 — 10 мм или выточите на токарном станке стержни и нарежьте на них резьбу.
Гайки подберите под диаметр резьбовой шпильки.
Резцы изготовьте из металлических пластин толщиной 2 — 3 мм. Просверлите в них отверстие, нарежьте резьбу (диаметр резьбы такой же, как и диаметр резьбовой шпильки) и закалите в муфельной печи. Угол заточки резцов зависит от обрабатываемого материала (дерево, оргстекло, текстолит и т. д.).
Просверлите а основании хвостовика отверстия под резьбовые шпильки на глубину 10 — 15 мм, нарежьте в них резьбу и приступайте к сборке кругореза. Поставьте упорную гайку на шпильку, прогоните ее немного по резьбе и вверните шпильку в основание хвостовика. Потом гаечным ключом плотно заверните упорную гайку.
На рисунке показано, как надо крепить резец гайками.
Перемещал гайки по шпильке, установите нужный размер. Поставив кругорез на станок, сделайте пробную проточку (прорез). Замерьте диаметр проточки и, если нужно, подгоните размер гайками и окончательно затяните их гаечным ключом.
Длину шпильки можно увеличить, если надставить ее такой же шпилькой, скрепив их переходной гайкой. Переходную гайку желательно сделать по-больше, чтобы каждая шпилька смогла заходить в нее на глубину 14-15 мм.
Вырезая круги на станке, помните. Что кругорезом можно работать только на малых оборотах.
