Как согнуть полосу на ребро

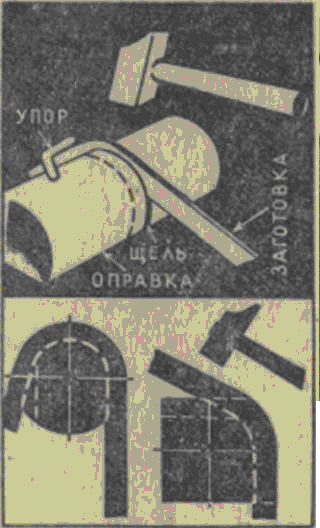

СГИБАЕМ ПОЛОСУ. При изготовлении шпангоутов, бимсов, ростров, комингсов, люков, надстроек приходится гнуть узкую полосу из тонкого материала на ребро. Даже при большом количестве надрезов не всегда получается плавный изгиб полосы. Пластичный материал можно гнуть на ребро, используя простое приспособление, которое вы видите на рисунке. Для него вам потребуется металлическая круглая болванка и стержень диаметром 5—6 мм (упор). В болванке шлицовкой или лобзиковой пилкой по металлу пропиливают по всему участку изгиба щель. Ширина пропила соответствует толщине, а глубина — ширине полосы. Затем, заложив полосу в щель, легкими ударами мо-
лотка изгибают ее, утопляя полосу, и так до тех пор, пока не получится нужный радиус. Щель, выполняя роль направляющей, не дает полосе искривиться. Это же приспособление подойдет и в том случае, если требуется согнуть полосу под большим радиусом. Правда, тогда радиус закругления придется проверять по заранее вырезанному шаблону.
А если сделать на болванке несколько пропилов, отличающихся друг от друга по ширине и радиусу закругления. То можно будет гнуть полосы других размеров и радиусов кривизны. По этому же методу изгибаются и полосы из нагретого до полупластичного состояния листового целлулоида или органического стекла (плексигласа). Работать с этими материалами можно и на пластмассовых болванках.
«ЮТ для умелых рук», середина 70-ых годов ХХ века
