Как измерить длину кривой линии

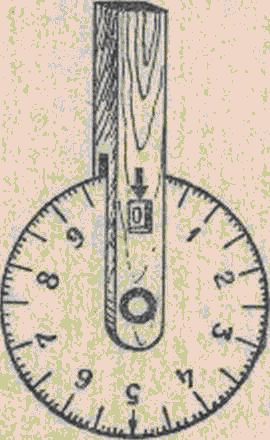

КУРВИМЕТР — прибор для определения расстояний на карте по кривым линиям. В упрощенном виде его нетрудно сделать самим. Это вращающийся диск с ручкой. Ручка делается из деревянной планки, диск — из фанеры или стали. На диск наклеивают с обеих сторон бумажные шкалы с делениями, соответствующими масштабам карт. Для карт разных масштабов делают разные шкалы. На наших чертежах шкалы даны не в масштабе.
Установите иск курвиметра ручкой вверх, делением со стрелкой над пунктом карты, от которого вы хотите измерить расстояние. Прокатывая диск по измеряемому пути, заметьте, сколько раз прикоснулась стрелка к карте, сколько целых оборотов сделал диск и какую часть окружности круга сверх этого надо приложить к карте, чтобы пройти весь путь. Получить искомый ответ, как вы, очевидно, догадались, совсем нетрудно.

ut018-2«ЮТ для умелых рук», середина 70-ых годов ХХ века
