Чем закончила РП-25 (второй запуск)

В первом тестовом запуске ракета с разрезом в стабилизаторах довольно хорошо себя повела и показала приличный полет. Второй запуск РП-25 проходил с «нормальным» двигателем и бортовой электроникой.

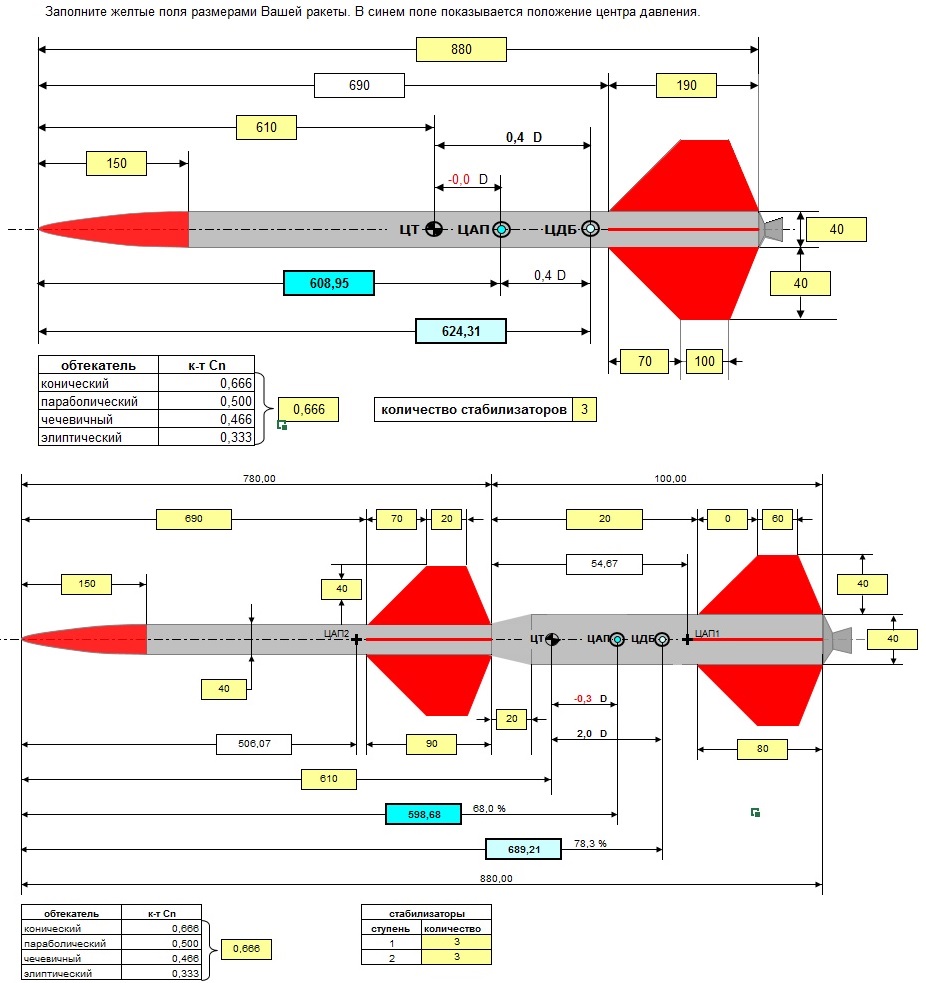

РП-25 создавалась с необычными стабилизаторами. В плоскости оперения сделан вырез. Расчеты в OpenRoket и SimpleRocketCP2 показывают, что центр давления (по Барлоу) смещается вниз (хотя по методу площадей должен наоборот смещаться к носу).

К второму запуску сделал упрощенный блок электроники (контроллер, датчик давления, транзистор для включения запала вышибного заряда и контрольную пищалку). Питание от одного элемента 18650. Тестовая проверка ССР показала небольшой провал в питании при включении низкоомной нихромовой спирали запала вышибного заряда ССР.

Фото вышибного заряда из двух петард с нихромовой нитью поджига

IMG-20210910-102557

Фото контроллера

IMG-20210910-102608 IMG-20210910-103245

Так петарды располагаются в «мортире» ССР
IMG-20210910-103305

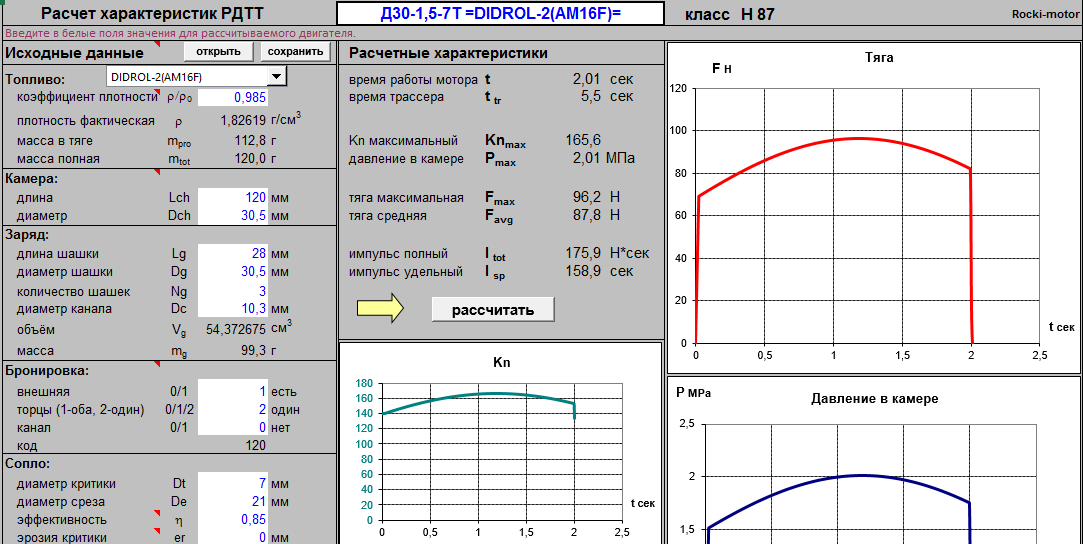

Двигатель — один из трех, присланных Дмитрием. Незадолго перед стартом РП25 прошел тестовый прожиг одного экземпляра. Результат был вполне оптимистичным. Параметры мотора

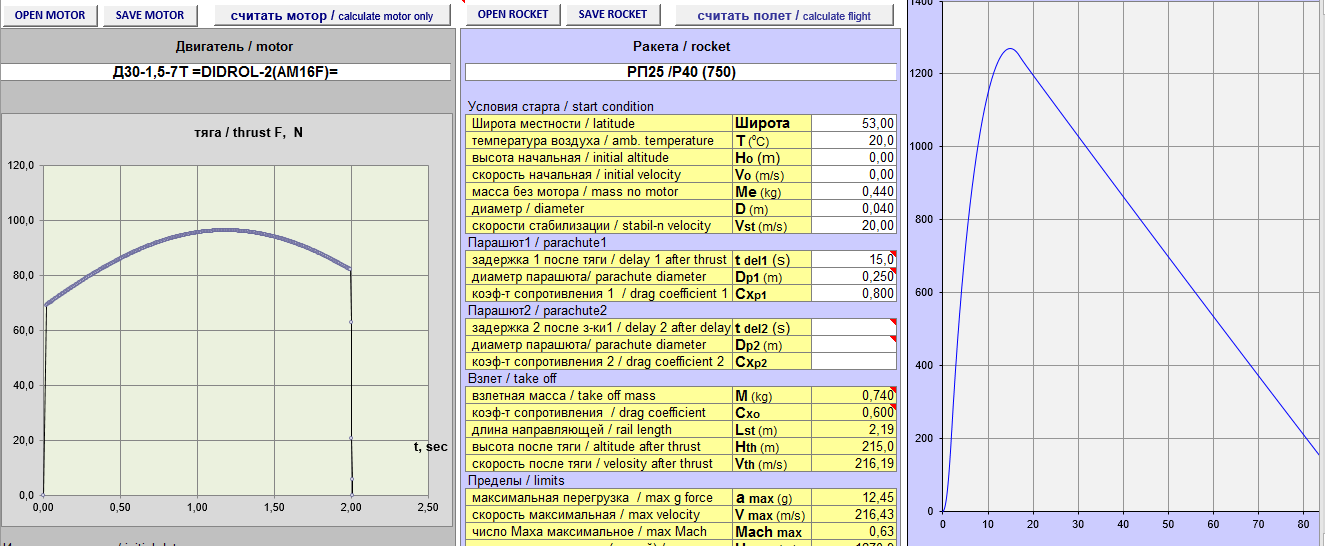

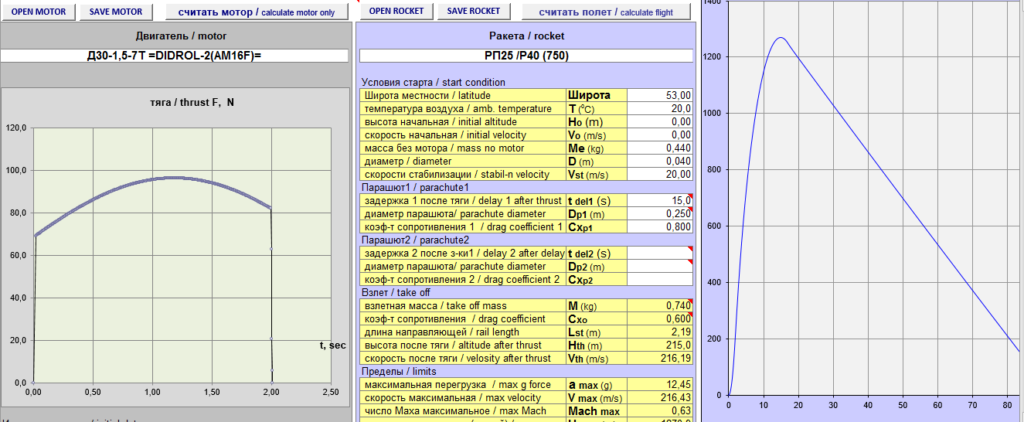

Примерный расчет полета

Довольно высоко. Для поиска на ракету устанавливается радиомаячок.
Реальная масса ракеты оказалась ниже, чем в расчете — 647 грамм.
IMG-20210911-093545

Положение ЦТ ближе к носу, чем в расчете в OpenRocket — соответственно, запас устойчивости довольно хорош.


10 сентября 2021. Запуск ракеты провел уже вечером. Ветерок слегка утих.

IMG-20210910-182047

Видеозапись происходившего

Покадрово с точки «снизу на старте»

 rp25-2-1  rp25-2-3  rp25-2-4
 rp25-2-5  rp25-2-6  rp25-2-7
 rp25-2-8  rp25-2-9

Что случилось
Двигатель вроде бы «завелся», ракета пошла по рельсе. Однако двигатель «затух» — движение замедлилось. Снова двигатель вышел на режим — ракета бодро сошла с направляющей и пошла вверх. Однако двигатель снова «потух» — ракета практически остановилась, потеряла вертикальность… И тут двигатель завелся в третий раз — чихнул и ракета рванула уже почти в горизонталь!

Пояснение разработчика: «Поясняю, у замеса из трех окислителей ПХА/НН/НА (топливо АСД/ЭД) очень неустойчивое горение при низком давлении. Вот отсюда пульсации при выходе на режим. Димка пытался сделать маленький моторчик (всего на 100г топлива в калибре 30мм), но не учел того, что прессформа не позволяет сделать отверстие в сопле менее 6,5мм. Кн оказался меньше 200, со всеми вытекающими последствиями.»

Итог полета оказался печальным: ракета превратилась во множество мелких кусочков.

IMG-20210910-184220 Это борозда в поле от упавшей ракеты
 IMG-20210910-183236  IMG-20210910-183232
 IMG-20210910-183452  IMG-20210910-183611

Собрал более-менее крупные осколки и части ракеты, выложил по их расположению в ракете. Больше всего осколков из нижней части (в районе двигателя и радиомаяка, верх — практически отсутствует.

IMG-20210911-091843 IMG-20210911-092126

ПВХ труба радиомаяка — отсутствует, антенна — оборвана.
IMG-20210911-092139

После ремонта (все детали — целы), маяк нормально работает. Аккумулятор — не пострадал.

Плата контроллера сломана, на плате Ардуино срезаны конденсаторы в цепи питания, но плата — жива. Аккумулятор имеет вмятину и напряжение на нем отсутствует — мертв.
IMG-20210911-092146

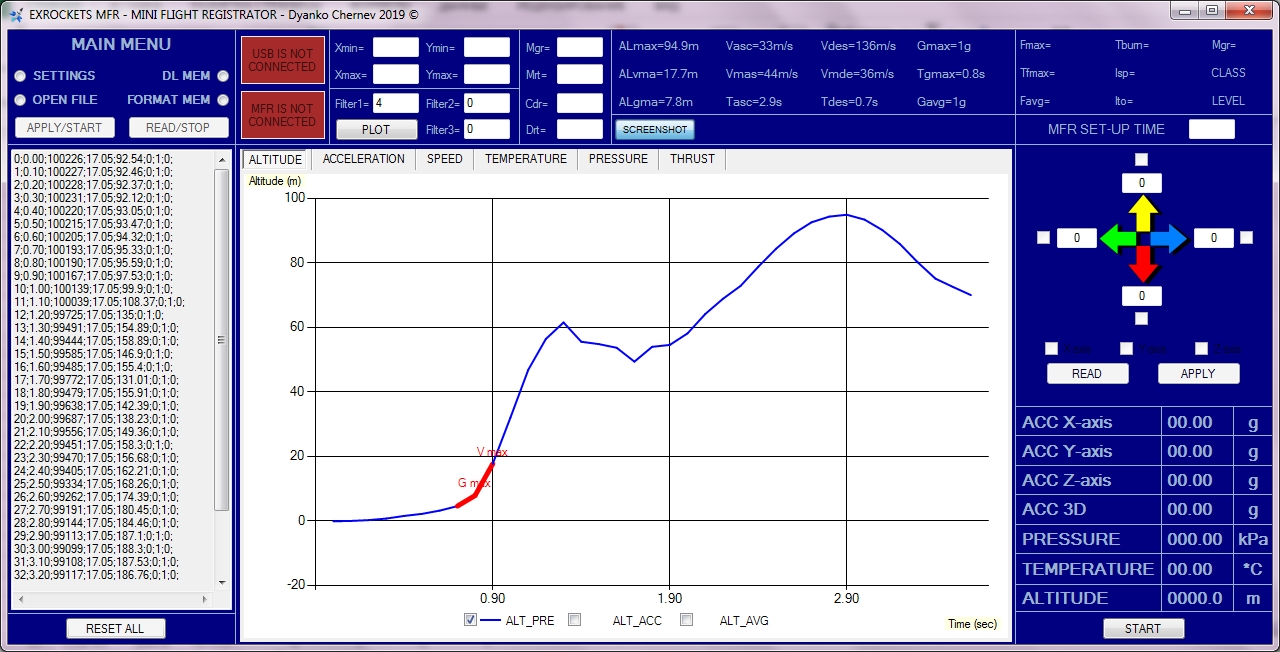

После демонтажа платы Arduino Pro mini удалось ее подключить к компьютеру и прочитать зарегистрированные данные полета.

По графику (высоты) — ракета почти до 100 метров поднялась в ходе своего горизонтального полета. Это довольно странно…

Отметки срабатывания ССР в регистрируемых данных не было. Есть только отметка обнаружения старта.

Итог: РП-25 закончила свое существование… жаль.
