Как усовершенствовать транспортир

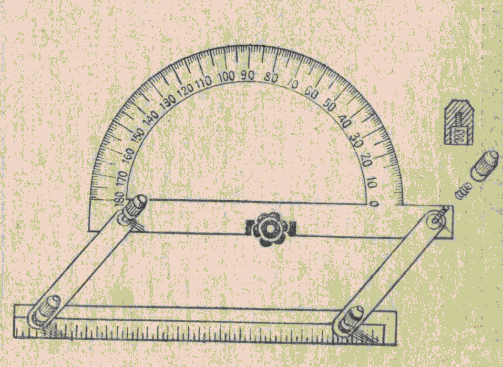

УНИВЕРСАЛЬНЫЙ ТРАНСПОРТИР. Им можно построить окружность или полуокружность, прямоугольник, параллелограмм, провести две параллельные линии под любым углом, измерить угол, длину.
Делать такой транспортир лучше из органического стекла. Размеры зависят от того, для каких целей вы хотите его использовать.
Транспортир градуирован через каждые 10 градусов.
Прежде чем наносить на него градусную сетку, нанесите ее на лист плотной белой бумаги. Затем наложите транспортир на этот лист и перенесите разметку на него, точно совмещая нулевые точки. Для четкости изображения риски транспортира закрасьте яркой краской.
Цифры на градусной сетке транспортира можно нанести и металлическим цифровым набором. Для этого нужную цифру нагрейте на огне и приложите к оргстеклу. Она «отпечатается» на нем.
Горизонтальные планки транспортира соедините между собой своеобразными шарнирами — поперечными планками с винтами М4 и бобышками с пружинами. Под бобышки подкладывают фетровые прокладки и текстолитовые шайбы.

ut007-4

«ЮТ для умелых рук», середина 70-ых годов ХХ века
