ФОТОАВТОСТОП
В отдельных магнитофонах применяются автостопы, срабатывающие от металлизированной наклейки в конце ленты. Однако они не реагируют на ее обрыв.
От этого недостатка свободен фотоэлектронный автостоп. Он срабатывает как при обрыве ленты, так и при прохождении прозрачного ракорда.

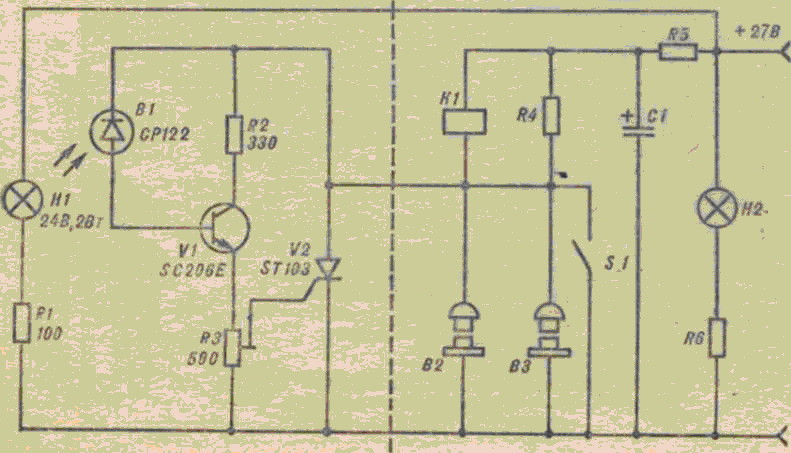

Автостоп действует так. При затемненном фотодиоде В1 (см.
схему), когда лента заслоняет его от подсвечивающей лампы H1, ток базы транзистора V1 очень мал (около 15 мкА). Падение напряжения на эмиттерном резисторе R3 также мало, и тиристор V2 закрыт. Когда фотодиод освещен, ток базы VI значительно возрастает. Одновременно увеличивается эмиттерный ток и напряжение на резисторе R3 становится достаточным для открывания V2. При этом реле К1 отключает двигатель.
В схеме автостопа вместо зарубежного фотодиода GP122 можно применить любой отечественный, например ФД-1, либо фоторезистор ФС-К1, а взамен транзистора SC206 подойдут КТ315, КТ603. Тиристор подбирается в зависимости от тока срабатывания реле.
«Radio Fernseehen Elektronik», (Германия)
