Как поменялась высота полета при установке стабилизаторов (ВП842 без «гардены», #17,#18)

Вразумительные данные о полете ВП842 с «гарденным выходом» подтолкнули к запуску этой «ракеты» без «гардены» — с выходом «обычное горлышко бутылки».

Решил «прокатить» альтиметры на бутылочной ракете без разъема «гардена». В остальном параметры ракеты и запуска повторяют предыдущую серию.

В «ракете» ВП842 стабилизаторы использованы от «баночной сорок первой» (от нее после пожара все равно мало что осталось). Крепление для стабилизаторов у бутылки — это кольца с «бугелями» для крепления к направляющей и выступами с дыркой для привинчивания стабилизаторов.

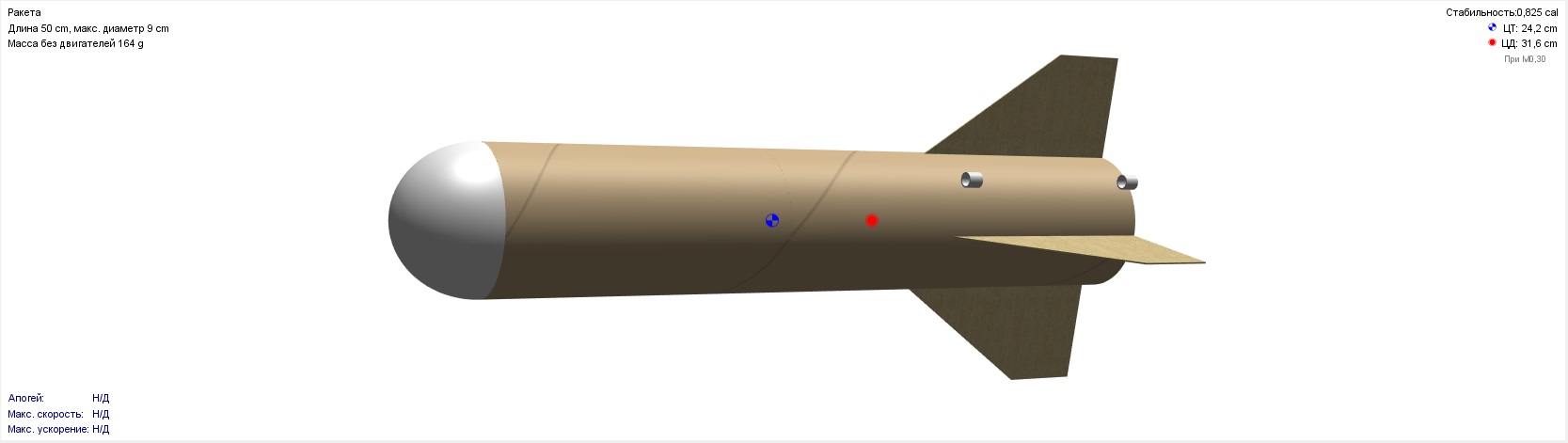

Условная отделка для такой ракеты в OpenRocket:

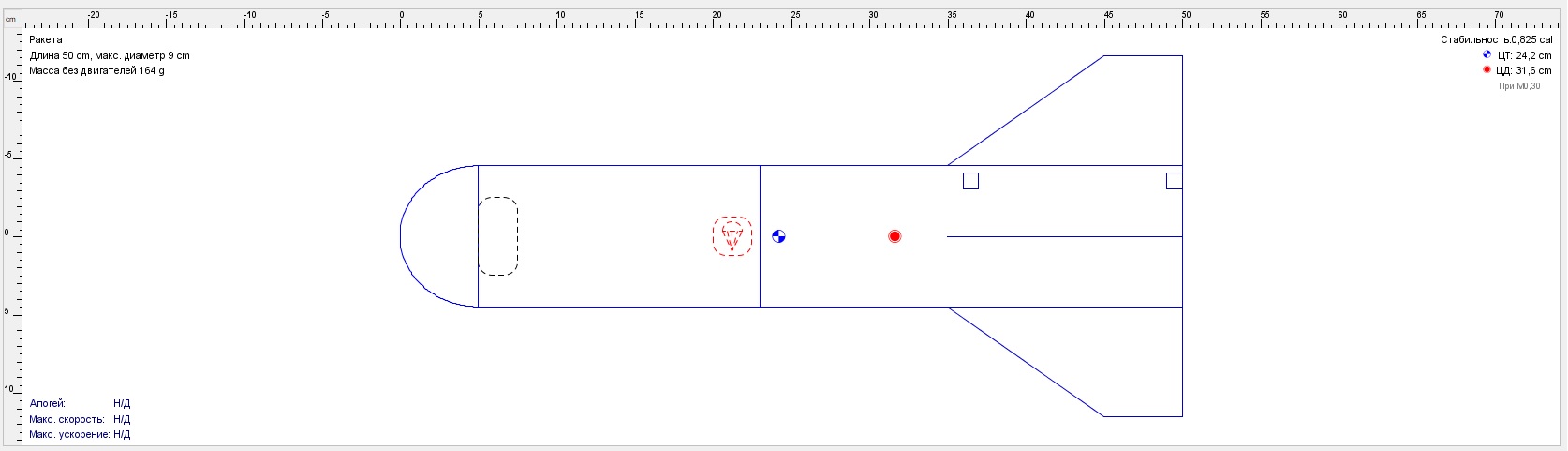

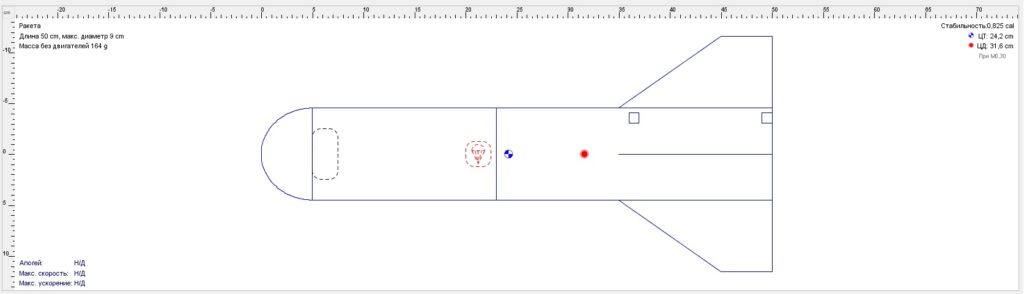

Устойчивость при пустой бутылке вполне приемлемая.

В головной части разместил пару микроальтиметров с аккумулятором (как и в предыдущих запусках). Спасение не предусматривалось, хотя парашют на борту был.

Отличие ракеты от «гарденного» варианта в ином механизме удержания и заправки. На горлышко бутылки устанавливается разрезанная крышка с ниппелем, стянутая скотчем. Для запуска скотч пережигается и крышку «срывает» с горлышка бутылки. Это исходный вариант экспериментов с водяной ракетой.


21 июня 2024. Хороший летний жаркий день.

Видеозапись запусков ракеты

Первый (семнадцатый) старт — «ракета» на направляющей — общий вид
wp842-17-m11
Видно зеленый отсек с альтиметрами
wp842-17-m10
Запуски производились дистанционно — пережиганием скотча на заглушке сопла «ракеты».
wp842-17-m9
Процесс взлета «по кадрам»
wp842-17-m8
wp842-17-m7
wp842-17-m6
wp842-17-m5
То, что происходило в небе
wp842-17-m4
А на земле уже после поиска ракеты — все цело и работает
wp842-17-m1
wp842-17-m2
wp842-17-m3

Взлет ракеты покадрово

wp842-17-x1 wp842-17-x2
wp842-17-x3 wp842-17-x4

Сразу после первого запуска — сделал следующий. Но в восемнадцатом старте не обошлось без «приключений». Слишком хорошо примотал удерживающий скотч. Пережигающая его проволочка смогла расплавить лишь часть кольца, поэтому ракета осталась на старте. Пришлось руками срывать остатки скотча и получить водяной душ.
На старте все было как обычно
wp842-18-m13
Команду на запуск давал издалека
wp842-18-m10
После перегорания скотча ракета осталась на месте. Пришлось подойти.
wp842-18-m5
wp842-18-m6
Занялся «ручным» запуском

wp842-18-m4 wp842-18-m7
wp842-18-m8 wp842-18-m9

При взлете ракета меня хорошенько окатила полулитром воды
wp842-18-m2
wp842-18-m3
Визуально взлетела довольно высоко (намного выше, чем без стабилизаторов).
wp842-18-m1
Ямка от воды под «стартом ракеты» вырылась довольно большой
wp842-18-m14
Улетела ракета довольно далеко — пришлось даже поискать на чужих участках в зарослях. Внешне — довольно серьезные повреждения от удара. Но электроника работает.
wp842-18-m12
wp842-18-m11

На покадровом «взлете» заметно как «поехал» блок с альтиметрами.

wp842-18-x1 wp842-18-x2

Данные о запусках


Высота в 17-ом запуске на том же уровне, как с «гарденой» — в районе 36 метров
wp842-17-altim
Ускорение существенно выше
wp842-17-axel

В 18-ом запуске такие данные об ускорении и высоте
wp842-18-axel
wp842-18-altim

В обоих случаях альтиметры «съехали», поэтому результаты не вполне корректные

Совмещенные графики
MAV-2024-6-21-16-48-25
MAV-2024-6-21-16-48-40
MAV-2024-6-21-17-18-42
MAV-2024-6-21-17-17-21
